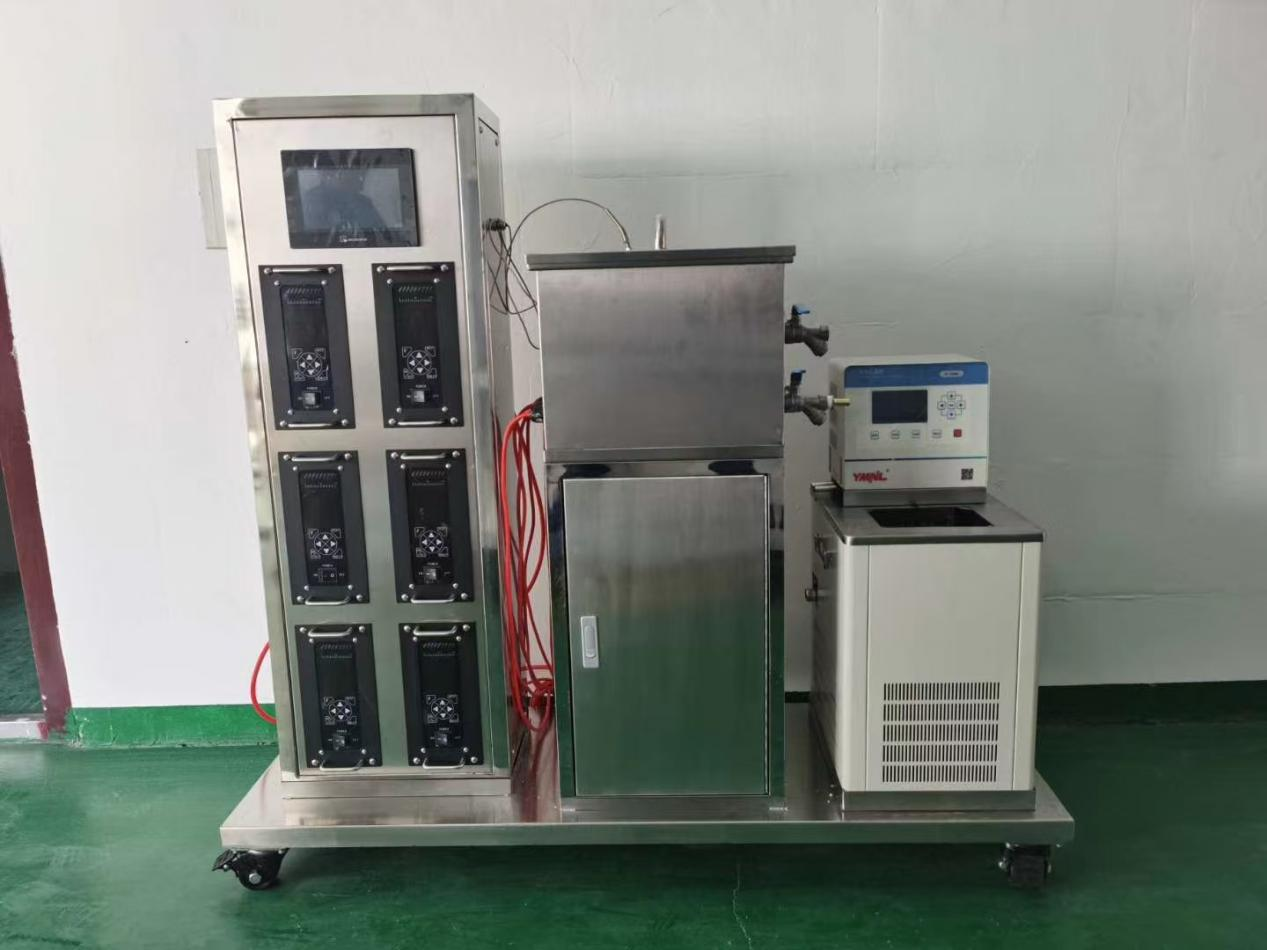

六頻掃頻多模式超聲波提取機主要技術參數：

1、超聲頻率：6 頻（20kHz、28kHz、33kHz、40kHz、68kHz、100kHz）；

2、超聲功率：300 W；

3、反應腔容積：2-3 L；

4、反應腔材料： SUS 304L δ=2mm ；

5、反應器結構：采用圓柱體對射結構，中間反應腔容積 2-3L（消除超聲駐波。進出口采用消毒、換液雙進出形式，并帶有冷熱交換腔，以保持必須的反應溫度）采用恒溫器控制 5~95℃ ±0.5℃

6、超聲波振子：超聲波振子使用發散式振子：20kHz/300W 數量 1 只；28kHz/300W

數量 1 只；33kHz/300W 數量 1 只；40kHz/300W 數量 1 只；68kHz/300W 數量 1 只；100kHz/300W 數量 1 只；

7、超聲波發生器：采用自動掃頻自動頻率跟蹤，（采用動態掃頻技術，使液體 在超聲波空化作用下加速反應，有效提高萃取功效，線路采用模塊化設計方式， 使其維修更方便，效率高、效果好，適宜連續作業。外形尺寸：270×240×130 （mm）:數量 6 臺）

8、工作模式：觸摸屏自行設定，即每種工作模式下，可根據需要設定每種頻率的工作時間、間歇時間；自動控制采用西門子 PLC 智能控制系統，頻率根據不同的需要進行切換。

（工作模式：本機器應具有的工作模式有：單頻/掃頻、雙頻/掃頻、多頻/掃頻 同步工作模式和順序工作模式，超聲脈沖工作時間,間歇時間可在 PLC 觸摸屏自 行設定（脈沖工作時間 0-100 s，間歇時間 0-100s），即每種工作模式下，可根 據需要設定每種頻率的工作時間、間歇時間；自動控制采用西門子 PLC 智能控 制系統。）

9、液體循環：反應液流量通過循環泵調節，流量調節范圍 0-1L/min；

10、溫度控制：采用恒溫器控制 5~95℃ ±0.5℃11、溫度設定范圍：1℃～100℃。

12、電氣柜與反應器分離結構，超聲功率按 1800W

13、其他附屬器件：設備支架、面板、電源急停/轉換按鈕、導向輪等。

六頻掃頻多模式超聲波提取機設備特點：

1、設備集中控制系統，采用工業級 PLC 組成，性能可靠、畫面友好、操作方便。

2、本設備超聲處理反應釜，采用特殊焊接工藝（不銹鋼焊接！不允許氬弧焊以外的其它焊接），防腐蝕性好，焊接牢靠，避免由于超聲波長時間的輻射導致釜壁滲漏。

3、物料循環管路采用 PPR 或 316 不銹鋼管道連接，密封性好，耐腐蝕性強，耐壓力強度高，防止設備運行時出現漏液現象。

4、采用分體式結構設計，方便后續售后。

5、所有連接上下級管道均安裝有單獨清洗閥門，做完樣品可有效清洗管道。

主要設備配置清單

不銹鋼釜體 定制 1 套

超聲波能量轉換器 6 只

超聲波發生器（已安裝控制柜內） 6 臺

漏電保護器 1 只

本超聲波系統是于生物提取、酶解；微生物發酵而設計的設備。
